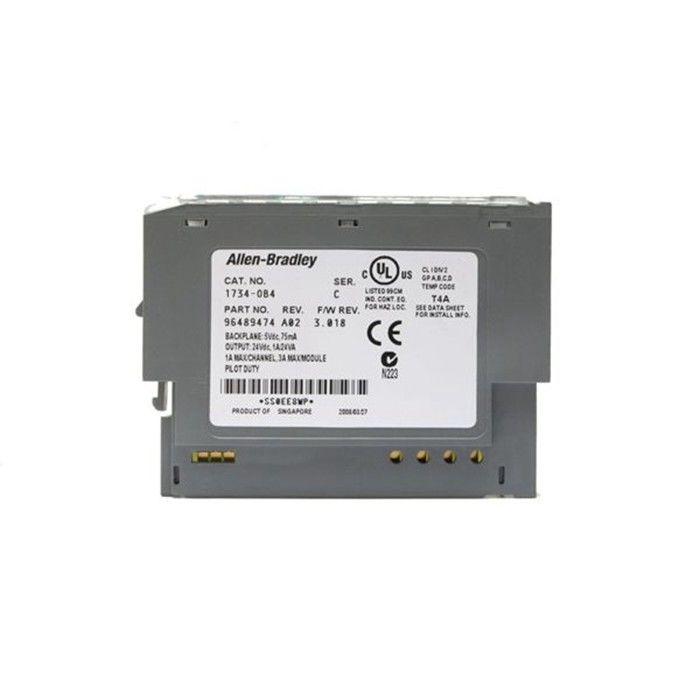

24V Allen Bradley PLC 1734-OB4 POINT I/O Цифровые модули вывода постоянного тока

Allen-Bradley 1734-OB4 POINT I/O Цифровые модули вывода 24V DC Sourcing

1734-ОБ4

1734-OB4 — это модуль программируемого логического контроллера (ПЛК), принадлежащий к семейству продуктов POINT IO, производимых компанией Rockwell Automation.Этот модуль представляет собой дискретный выходной модуль POINT IO 24 В постоянного тока, который используется для подачи питания или приведения в действие электрических нагрузок и приводов, таких как контрольные лампы, устройства с электромагнитным управлением, реле, зуммер, звуковой сигнал, сирена, сигнализаторы и другие компоненты.
Этот модуль состоит из четырех (4) модулей источников питания 24 В постоянного тока.Он также имеет четыре (4) индикатора состояния, предназначенных для каждого канала, которые используются для индикации активности каждого канала.Он также имеет два (2) зеленых или красных индикатора состояния для обеспечения обратной связи о состоянии модуля и сети.
Требуемая монтажная база для этого модуля — 1734-TB или 1734-TBS.Модуль не может работать без этих узлов, включая коммуникационный адаптер POINT IO.Его можно использовать с платформами контроллеров CompactLogix и ControlLogix.
Размер регистра этого модуля дискретного вывода составляет 1 байт.Каналы 0, 1, 2 и 3 назначаются битам 0, 1, 2 и 3 соответственно.Остальные биты, такие как бит 4, 5, 6 и 7, не используются.Доступ к этому выходному регистру можно получить в таблицах регистров главного контроллера.
Allen-Bradley 1734-OB4 — это модуль POINT IO с четырьмя (4) неизолированными выходными каналами.Его номинальное напряжение составляет 24 В постоянного тока, а диапазон напряжения во включенном состоянии составляет от 10 до 28,8 В постоянного тока.Максимальное падение напряжения во включенном состоянии составляет 0,2 В постоянного тока.Минимальный ток во включенном состоянии на канал составляет 1,0 мА, а пик напряжения в выключенном состоянии составляет 28,8 В постоянного тока.Номинальный выходной ток составляет 1,0 А на выход, но не более 3,0 А на модуль.1734-OB4 поставляется с разными индикаторами: 4 желтых для состояния выходов и 2 зелено-красных для состояния модуля и сети.Масса крутящего момента винта клеммной базы модели составляет 0,8 Нм (7 фунтов на дюйм). Его рассеиваемая мощность составляет 28,8 В постоянного тока при 1,2 Вт, а максимальное рассеивание тепла составляет 28,8 В постоянного тока и 4,1 БТЕ/час.
