Деталь Allen Bradley 1756-IB16D Модуль цифрового ввода постоянного тока ControlLogix

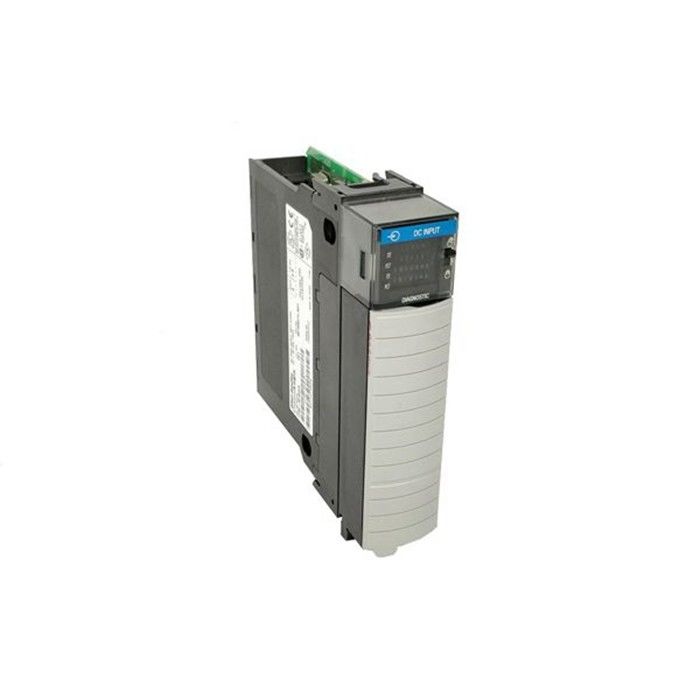

Allen Bradley 1756-IB16D Модуль цифрового ввода постоянного тока ControlLogix

1756-IB16D

Allen-Bradley 1756-IB16D — это цифровой модуль ввода/вывода постоянного тока ControlLogix.Для этого модуля ввода доступны 16 диагностических входов по 4 точки в группе.Для совместимости с шасси 1756 ControlLogix требуется RTB или съемный клеммный блок, корпус которого является либо 1756-TBNH, либо 1756-TBSH.

Как и другие диагностические модули, модуль 1756-IB16D предназначен для предоставления контроллеру дополнительной информации, такой как обнаружение отсутствия нагрузки, временная метка времени возникновения или устранения неисправности модуля, а также импульсные тесты.Обратите внимание, что этот модуль не указывает на перегоревший или извлеченный предохранитель для своей диагностической функции обрыва провода.

1756-IB16D имеет диапазон рабочего напряжения от 10 до 30 В постоянного тока и категорию напряжения 12/24 В постоянного тока, при номинальном входном напряжении 24 В постоянного тока.Он имеет время задержки на входе номинально 340 мкс или время аппаратной задержки до 1 мс плюс выбираемое пользователем время фильтрации (0, 1 или 2 мс) для состояния «выключено» или «включено».Время задержки входа от включения до отключения составляет 740 мкс номинально или до 4 мс аппаратной задержки плюс выбираемое пользователем время фильтрации 0, 1, 9 или 18 мс.Он имеет общую мощность объединительной платы 0,84 Вт, максимальную рассеиваемую мощность 5,8 Вт при 60 градусах Цельсия и максимальное тепловыделение 19,78 БТЕ/час.В выключенном состоянии 1756-IB16D имеет максимальное напряжение 5 Вт и максимальный ток 1,5 мА.Во включенном состоянии ток колеблется от 2 мА при 10 В постоянного тока до 13 мА при 30 В постоянного тока.Кроме того, его максимальный пусковой ток составляет 250 мА.
