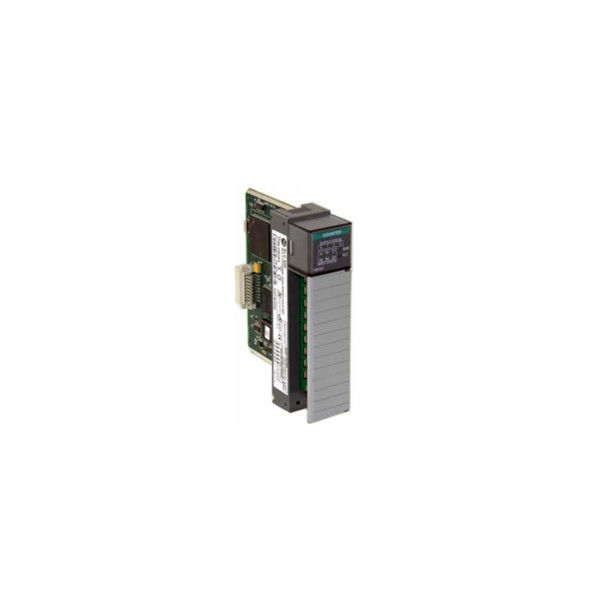

Многоканальный высокоскоростной счетчик входного модуля Allen Bradley 1746-HSCE2 SLC 500

Allen Bradley 1746-HSCE2 Модуль ввода SLC 500, многоканальный высокоскоростной счетчик

1746-HSCE2

1756-HSCE2 представляет собой модуль многоканального высокоскоростного счетчика.Этот модуль представляет собой интеллектуальный модуль, используемый для определенных целей подсчета, суммирования, контроля положения и других высокоскоростных приложений.Этот модуль поставляется с ±A1, ±B1, ±Z1, ±A2, ±B2 и ±Z2 с диапазоном входного напряжения от 4,2 В до 12 В постоянного тока и от 10 В до 30 В постоянного тока.Он также оснащен восемью (8) выходами, состоящими из четырех (4) виртуальных и четырех (4) реальных выходов источника 5-30 В постоянного тока.

Входные каналы этого модуля принимают сигналы с минимальной длительностью импульса 475 нс при минимальном интервале между импульсами 200 нс и максимальной входной частоте 1 МГц.Этот модуль имеет изоляцию объединительной платы 1000 В и изоляцию канала к выходу 500 В.Каждый канал модуля имеет диапазон входного напряжения от 4,2 В до 12 В постоянного тока при работе от 5 В постоянного тока и от 10 В до 30 В постоянного тока при работе от 24 В постоянного тока.

Выходные характеристики модуля включают диапазон выходного напряжения 5–30 В постоянного тока с максимальным выходным током в открытом состоянии на канал 1,0 А, в то время как макс.Ток в открытом состоянии на модуль составляет 2,0 А при 40°C и 1,5 А при 60°C.Максимальное падение напряжения во включенном состоянии составляет 0,5 В, а максимальный ток утечки в выключенном состоянии — 100 мкА.1746-HSCES имеет изоляцию объединительной платы 1000 В и изоляцию выхода на вход 500 В.

Этот модуль может быть сконфигурирован для выполнения подсчета в обоих направлениях.Он поддерживает до четырех (4) счетчиков импульсов или двух (2) квадратурных счетчиков.Каждый модульный счетчик способен считать до +/- 8 388 607, сконфигурирован как линейный или кольцевой счетчик.Этот модуль счетчика имеет специальный процессор для обработки сигналов.Его можно использовать во всей системе SLC 500 и с модулем адаптера удаленного ввода-вывода (RIO) 1747-ASB SLC в качестве компонента RIO.
